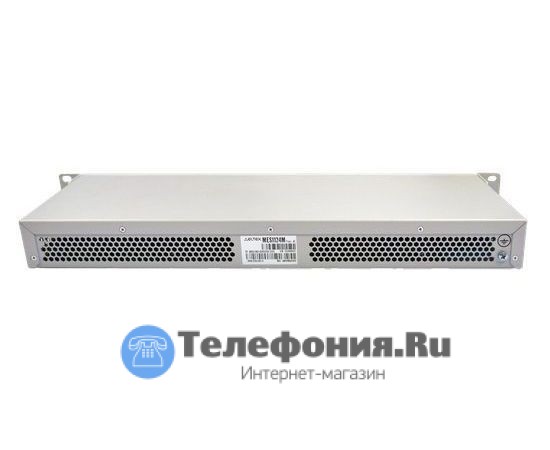

ELTEX MES1124MB Коммутатор доступа

ELTEX MES1124MB Коммутатор доступа

Статус ТОРП - Телекоммуникационное оборудование отечественного происхождения

24 порта 10/100 Base-T, 4 порта 10/100/1000 Base-T/1000Base-X (SFP), L2, 220V AC, 12V D

Расширенные функции L2
Поддержка стекирования
Поддержка Multicast (IGMP Snooping, MVR)
Расширенные функции безопасности - L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.
Бесперебойное питание от АКБ
Эффективная защита от скачков напряжения питания - до 6 кВ, вызванного грозовыми разрядами

Коммутатор подключает конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов Fast и Gigabit Ethernet.
Функциональные возможности устройства обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.
Коммутатор оснащен блоком питания, который заряжает АКБ при наличии питания 220В.
Подключение аккумуляторной батареи обеспечит гарантированное питание в случае пропадания первичной сети.
Система резервного питания помогает отслеживать состояние первичной сети и извещает о переходе с одного типа питания на другой.

Статус ТОРП - Телекоммуникационное оборудование отечественного происхождения

Интерфейсы
24 х 10/100 Base-T (RJ-45)
4 x 10/100/1000 Base-T/1000 Base-X (SFP)/100BASE-FX Combo
Консольный порт RS-232 (RJ-45)

Производительность
Пропускная способность - 12,8 Гбит/с
Производительность на пакетах длиной 64 байта1 - 9 MPPS
Объем буферной памяти - 1 Мбайт
Объем ОЗУ (DDR2) - 128 Мбайт
Объем ПЗУ (SPI Flash) - 16 Мбайт
Таблица MAC-адресов - 16384
Количество активных VLAN - 4094
Количество групп L2 Multicast (IGMP Snooping) - 1000
Количество правил SQinQ - 168 (ingress) / 96 (egress)
Таблица ACL - 248
Link Aggregation Groups (LAG) - 16, до 8 портов в одном LAG
Качество обслуживания QoS - 4 выходных очереди на порт
Размер Jumbo-фрейма - максимальный размер пакетов 10240 байт
Стекирование - 3

Функции интерфейсов
Защита от блокировки очереди (HOL)
Поддержка обратного давления (Back pressure)
Поддержка Auto MDI/MDIX
Поддержка сверхдлинных кадров (Jumbo frames)
Управление потоком (IEEE 802.3X)
Зеркалирование портов (Port mirroring)
Функция зеркалирования VLAN
Функции при работе с МAC-адресами
Независимый режим обучения в каждой VLAN
Поддержка многоадресной рассылки (MAC Multicast Support)
Регулируемое время хранения MAC-адресов глобально и для каждой VLAN
Статические записи MAC (Static MAC Entries)
Отслеживание событий MAC change на портах
Отслеживание событий MAC flapping на портах

Поддержка VLAN
Поддержка Voice VLAN
Поддержка IEEE 802.1Q
Поддержка Q-in-Q
Поддержка Selective Q-in-Q
Поддержка GVRP

Функции L2 Multicast
Поддержка профилей Multicast
Поддержка статических Mullticast-групп
Поддержка IGMP Snooping v1,2,3
Поддержка IGMP snooping Fast Leave на основе порта/хоста
Поддержка авторизации IGMP через RADIUS
Поддержка MLD Snooping v1,2
Поддержка IGMP Querier
Поддержка MVR

Функции L2
Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1d)
Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
Поддержка STP Multiprocess
Поддержка STP Root Guard
Поддержка STP Loop Guard
Поддержка STP BPDU Guard
Поддержка BPDU Filtering
Поддержка Spanning Tree Fast Link option
Поддержка Layer 2 Protocol Tunneling
Поддержка Private VLAN
Поддержка ERPS (G.8032v2)
Поддержка EAPS
Поддержка Loopback Detection (LBD) на основе VLAN

Изоляция портов
Поддержка Flex Link (Dual homing)
Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
Функции Link Aggregation
Создание групп LAG
Объединение каналов с использованием LACP
Поддержка LAG Balancing Algorithm
Поддержка IPv6
Функциональность IPv6 Host
Совместное использование IPv4, IPv6

Физические характеристики:

Питание:
110-250 В AC, 50-60 Гц
12 В DC
Максимальная потребляемая мощность - 45 Вт
Максимальная потребляемая мощность без учета заряда АКБ - 25 Вт
Рабочая температура окружающей среды - от -15° до +50° С
Температура хранения - от -40° до +70° С
Рабочая влажность - не более 80%
Охлаждение - пассивное
Исполнение - 19'', 1U
Габаритные размеры (ШxВxГ), мм - 430x44х160
Вес: 2,15 кг

Сервисные функции

Виртуальное тестирование кабеля (VCT)

Диагностика оптического трансивера

Green Ethernet

Функции обеспечения безопасности

DHCP snooping

Опция 82 протокола DHCP

IP Source Guard

Dynamic ARP Inspection (Protection)

Поддержка sFlow

Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса

Проверка подлинности по портам на основе 802.1x

Guest VLAN

Система предотвращения DoS-атак

Сегментация трафика

Защита от несанкционированных DHCP-серверов

Фильтрация DHCP-клиентов

Предотвращение атак BPDU

Фильтрация NetBIOS/NetBEUI

PPPoE Intermidiate agent

Выбор алгоритма работы SSH-сервера

Списки управления доступом ACL

L2-L3-L4 ACL (Access Control List)

Поддержка Time-Based ACL

IPv6 ACL

Поддержка режима ACL-ONLY с увеличенным количеством ресурсов коммутатора под ACL

ACL на основе:

Порта коммутатора

Приоритета 802.1p

VLAN ID

EtherType

DSCP

Типа IP-протокола

Номера порта TCP/UDP

Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS) и ограничения скорости

Ограничение скорости на портах (shaping, policing)

Поддержка класса обслуживания IEEE 802.1p

Защита от широковещательного «шторма»

Управление полосой пропускания

Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)

Три цвета маркировки

Классификация трафика на основании ACL

Назначение меток CoS/DSCP на основании ACL

Перемаркировка меток DSCP в CoS

Перемаркировка меток CoS в DSCP

Назначение VLAN на основании ACL

ОАМ

IEEE 802.3ah, Ethernet OAM

IEEE 802.1ag, Connectivity Fault Management (CFM)

IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков

Основные функции управления

Загрузка и выгрузка конфигурационного файла по TFTP/SCP

Протокол SNMP

Интерфейс командной строки(CLI)


Web-интерфейс

Syslog

SNTP (Simple Network Time Protocol)

Traceroute

LLDP (802.1ab) + LLDP MED

Управление контролируемым доступом – уровни привилегий для пользователей

Блокировка интерфейса управления

Локальная аутентификация

Фильтрация IP-адресов для SNMP

Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)

Сервер Telnet, сервер SSH

Клиент Telnet, клиент SSH

Поддержка макрокоманд

Журналирование вводимых команд по протоколу TACACS+


Системный журнал

Автоматическая настройка DHCP

DHCP Relay (Поддержка IPv4)

DHCP Option 12

DHCP Relay Option 82

Добавление тега PPPoE Circuit-ID

Flash File System

Команды отладки

Механизм ограничения трафика в сторону CPU

Шифрование пароля

Восстановление пароля

Ping (поддержка IPv4/IPv6)

Поддержка статических маршрутов IPv4/IPv6 для сети управления

Поддержка двух версий файлов конфигурации

Функции мониторинга

Статистика интерфейсов

Удаленный мониторинг RMON/SMON

Поддержка IP SLA

Поддержка мониторинга загрузки CPU по задачам и по типу трафика

Мониторинг загрузки оперативной памяти (RAM)

Мониторинг температуры

Мониторинг TCAM

Обеспечение бесперебойного питания

Автоматический переход на АКБ (12В) при отключении первичного питания (220В) и обратно

Заряд АКБ (12В) при работе от первичной сети (220В)

Мониторинг типа электропитания (SNMP)

Оповещение при переходе с одного типа питания на другой

Индикация подключения батареи

Сигнализация о низком уровне заряда батареи

Защита от короткого замыкания
