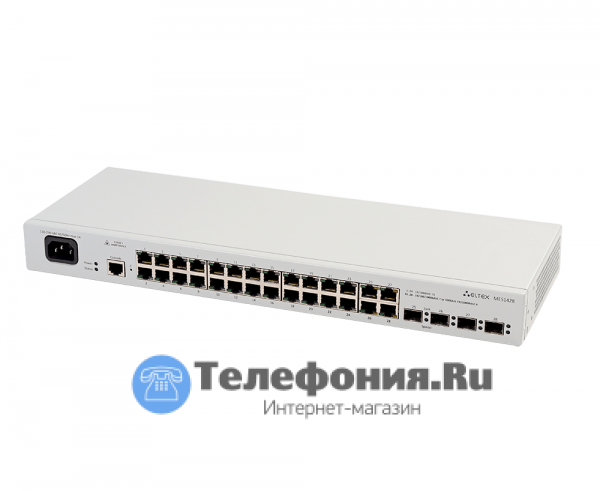

ELTEX MES1428 коммутатор доступа

ELTEX MES1428 коммутатор доступа

Ethernet коммутатор Eltex MES1428, 24 порта 10/100 Base-T, 4 комбо-порта 10/100/1000 Base-T/100/1000 Base-X (SFP) 220V AC

Коммутатор уровня L2
24 порта 10/100 Base-TX
4 порта Combo 10/100/1000Base-T/ 100Base-FX/1000Base-X
Консольный порт RS-232 (RJ-45)

Расширенные функции L2
Поддержка Multicast (IGMP Snooping, MVR)
Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)
Коммутатор подключает конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов Fast и Gigabit Ethernet.
Коммутатор поддерживает виртуальные локальные сети, многоадресные группы рассылки и имеют расширенный набор функций безопасности.

Статус ТОРП - Телекоммуникационное оборудование отечественного происхождения

Общие параметры
Пакетный процессор Realtek RTL8332M
24 порта 10/100BASE-TX (RJ-45)
4 порта Combo 10/100/1000Base-T/100Base-FX/1000Base-X
1 консольный порт RS-232 (RJ-45)

Производительность
Пропускная способность - 12,8 Гбит/с
Производительность на пакетах длиной 64 байта1 - 9 MPPS
Объем буферной памяти - 512 Кбайт
Объем ОЗУ (DDR3) - 256 Мбайт
Объем ПЗУ (SPI Flash) - 32 Мбайт
Таблица MAC-адресов - 8192
Количество ARP-записей - 1000
Таблица VLAN - 4094
Количество групп L2 Multicast (IGMP Snooping) - 509
Количество правил SQinQ - 128(ingress)/256(egress)
Количество правил MAC ACL - 381
Количество правил IPv4/IPv6 ACL - 219/128
Количество L3-интерфейсов - 8 vlan, до 5 IPv4-адресов в каждом vlan, до 300 IPv6 GUA суммарно для всех vlan
Link Aggregation Groups (LAG) - 8 групп, до 8 портов в одном LAG
Качество обслуживания QoS - 8 выходных очередей на порт
Размер Jumbo-фрейма - Максимальный размер пакетов 10 000 байт

Функции интерфейсов
Защита от блокировки очереди (HOL)
Поддержка Auto MDI/MDIX
Поддержка сверхдлинных кадров (Jumbo frames)
Управление потоком (IEEE 802.3X)
Зеркалирование портов (SPAN,RSPAN)
Функции при работе с МAC-адресами
Независимый режим обучения в каждой VLAN
Поддержка многоадресной рассылки (MAC Multicast Support)
Регулируемое время хранения MAC-адресов
Статические записи MAC (Static MAC Entries)
Отслеживание событий MAC change на портах
Логирование событий MAC Flapping
Поддержка VLAN
Поддержка IEEE 802.1Q
Поддержка Q-in-Q
Поддержка Selective Q-in-Q
Поддержка GVRP
Поддержка MAC-based VLAN
Поддержка Protocol-based VLAN

Функции L2
Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
Поддержка STP Root Guard
Поддержка STP Loop Guard
Поддержка STP BPDU Guard
Поддержка BPDU Filtering
Поддержка Spanning Tree Fast Link option
Поддержка Layer 2 Protocol Tunneling (L2PT)
Поддержка Loopback Detection (LBD)
Изоляция портов
Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
Функции L2 Multicast
Поддержка профилей Multicast
Поддержка статических Multicast-групп
Поддержка IGMP Snooping v1,2,3
Поддержка IGMP Snooping fast-leave
Поддержка функций IGMP proxy-report
Поддержка авторизации IGMP через RADIUS
Поддержка MLD Snooping v1,2
Поддержка MLD Snooping fast-leave
Поддержка IGMP Querier
Поддержка MVR
Функции Link Aggregation
Создание групп LAG
Объединение каналов с использованием LACP
Поддержка LAG Balancing Algorithm

Сервисные функции
Виртуальное тестирование кабеля (VCT)
Диагностика оптического трансивера
Поддержка IPv6
Функциональность IPv6 Host
Совместное использование IPv4, IРv6

Функции обеспечения безопасности
DHCP Snooping
Опция 82 протокола DHCP
IP Source Guard
Dynamic ARP Inspection (Protection)
Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
Проверка подлинности по интерфейсам на основе IEEE 802.1x
Система предотвращения DoS-атак
Сегментация трафика
Фильтрация DHCP-клиентов
Предотвращение атак BPDU
PPPoE Intermediate agent
DHCPv6 Snooping
IPv6 Source Guard
Поддержка функции IPv6 ND Inspection
Поддержка функции IPv6 RA Guard
Списки управления доступом ACL
L2-L3-L4 ACL (Access Control List)
IPv6 ACL

ACL на основе:
Порта коммутатора
Приоритета IEEE 802.1p
VLAN ID
EtherType
DSCP
Типа IP-протокола
Номера порта TCP/UDP
Содержимого пакета, определяемого пользователем (User Defined Bytes)
Основные функции качества обслуживания (QoS) и ограничения скорости
Ограничение скорости на портах (shaping, policing)
Поддержка класса обслуживания IEEE 802.1p
Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
Настройка приоритета IEEE 802.1p для VLAN управления
Классификация трафика на основании ACL
Назначение меток CoS/DSCP на основании ACL
Перемаркировка меток DSCP в CoS
Перемаркировка меток CoS в DSCP
Назначение VLAN на основании ACL
ОАМ
IEEE 802.3ah, Ethernet OAM
Dying Gasp
IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков

Функции мониторинга
Статистика интерфейсов
Поддержка мониторинга загрузки CPU по задачам и очередям
Мониторинг загрузки оперативной памяти (RAM)
Мониторинг температуры
Мониторинг TCAM

Основные функции управления
Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
Протокол SNMP
Интерфейс командной строки (CLI)
Web-интерфейс
Syslog
SNTP (Simple Network Time Protocol)
Traceroute
LLDP (IEEE 802.1ab) + LLDP MED
Возможность обработки трафика управления с двумя заголовками IEEE 802.1Q
Поддержка авторизации вводимых команд с помощью сервера TACACS+
Поддержка IPv4/IPv6 ACL для управления устройством
Управление доступом к коммутатору – уровни привилегий для пользователей
Блокировка интерфейса управления
Локальная аутентификация
Фильтрация IP-адресов для SNMP
Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
Клиент Telnet, клиент SSH
Сервер Telnet, сервер SSH
Поддержка макрокоманд
Журналирование вводимых команд по протоколу TACACS+
Автоматическая настройка DHCP
DHCP Relay (поддержка IРv4)
DHCP Relay Option 82
Добавление тега PPPoE Circuit-ID
Flash File System
Команды отладки
Механизм ограничения трафика в сторону CPU
Шифрование пароля
Ping (поддержка IPv4/IPv6)
Поддержка статических маршрутов IPv4/IPv6
Поддержка двух версий файлов конфигурации

Стандарты MIB/IETF
RFC 1065, 1066, 1155, 1156, 2578 MIB Structure– RFC 1212 Concise MIB Definitions
RFC 1213 MIB II
RFC 1215 MIB Traps Convention
RFC 1493, 4188 Bridge MIB
RFC 1157, 2571-2576 SNMP MIB
RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
RFC 2465 IPv6 MIB
RFC 2737 Entity MIB
RFC 4293 IPv6 SNMP Mgmt Interface MIB
Private MIB
RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
RFC 2668 802.3 MAU MIB
RFC 2674, 4363 802.1p MIB
RFC 2233, 2863 IF MIB
RFC 2618 RADIUS Authentication Client MIB
RFC 4022 MIB для TCP
RFC 4113 MIB для UDP
RFC 3289 MIB для Diffserv
RFC 2620 RADIUS Accounting Client MIB
RFC 768 UDP
RFC 791 IP
RFC 792 ICMPv4
RFC 2463, 4443 ICMPv6
RFC 793 TCP
RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6 RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP
RFC 826 ARP

RFC 854 Telnet
МЭК 61850

Физические характеристики

Питание:

110–250 В AC, 50-60 Гц

18–72 В DC

Максимальная потребляемая мощность:

AC 11 Вт

DC 10 Вт

Аппаратная поддержка Dying Gasp - только для MES1428 AC

Рабочая температура окружающей среды - от -20° до +50°С

Температура хранения - от -40° до +70°С

Рабочая влажность - не более 80%

Охлаждение - Пассивное

Исполнение - 19", 1U

Размеры (ШxВxГ) - 430x44x178 мм

Масса - 2,26 кг

* Значения указаны для односторонней передачи
