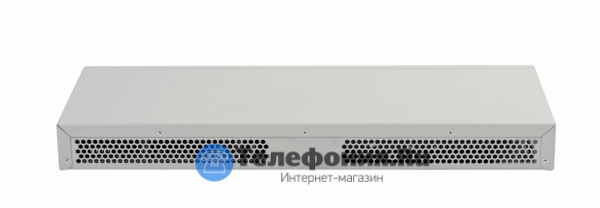

ELTEX MES2308P_DC коммутатор доступа

ELTEX MES2308P_DC коммутатор доступа

Артикул: MES2308P_DC

Ethernet-коммутатор MES2308P, 8 портов 10/100/1000Base-T с поддержкой PoE+ и 2 порта 10/100/1000Base-T, 2 порта 1000Base-X (SFP), L3, 48V DC

MES2308P - это 12-ти портовый гигабитный L3 коммутатор на базе процессора Marvell 98DX3233 с поддержкой PoE(802.3af/at) и суммарным бюджетом 240 Вт. Компактное решение для включения небольшого количества устройств с необходимостью питания от витой пары. Благодаря наличию оптических uplink портов может подключаться к вышестоящему оборудованию как по оптике так и по медному кабелю. Для подключения клиентского оборудования доступно 8x10/100/1000BASE-T PoE/PoE+ порта, для подключения к вышестоящему оборудованию 2х10/100/1000BASE-T (RJ-45) и 2х1000BASE-X (SFP) порта. Тип питания зависит от приобретаемой модели, возможно AC или DC.

Коммутатор Poe в режиме питания DC

Ethernet-коммутатор MES2308P_DC - коммутатор, имеющий 8 портов PoE и 2 гигабитных порта, работающий в режиме питания по постоянному току 36-72В. Такой малопортовый коммутатор позволяет снизить затраты при построении сетей связи. А благодаря поддержки коммутатором технологии PoE/PoE+ можно подавать питание по кабелю UTP к IP-камерам видеонаблюдения, к IP-телефонам, беспроводным точкам доступа и другим устройствам с поддержкой технологии PoE.

Ключевые особенности

• Пропускная способность 24 Гбит/c
• Неблокируемая коммутационная матрица
• Коммутатор L3
• Поддержка стекирования
• Поддержка Multicast (IGMP snooping, MVR)
• Расширенные функции безопасности (L2-L4 ACL, IP Source address guard, Dynamic ARP Inspection и др.)
• Доступны модификации AC и DC

MES2308P DC - управляемый стекируемый коммутатор уровня L2+, 8 портов 10/100/1000Base-T с поддержкой PoE+ и 2 порта 10/100/1000Base-T, 2 порта 1000Base-X (SFP).

Коммутатор осуществляет подключение конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов Gigabit Ethernet.
Функциональные возможности коммутатора обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.

Описание:

• Порты UPLINK - 4
• Особенности – PoE
• MAC-таблица - 16K
• В реестре Минпромторга (ТОРП) - Да
• Уровень коммутатора - L3
• Тип Downlink портов - RJ-45
• Downlink кол-во портов - 8
• Downlink скорость портов - 1G
• Установка в стойку - 1U
• Разъем для АКБ – нет
• POE – да
• Кол-во устройств в стеке - 8
• Питание - DC
• Тип аплинка - 1G
• Размер коробки ШхВхГ, мм 520 x 85 x 270
• Вес брутто, кг 3.15

Технические характеристики:

Интерфейсы

• 8х10/100/1000BASE-T (RJ-45) PoE/PoE+
• 2х10/100/1000BASE-T (RJ-45)
• 2х1000BASE-X (SFP)
• 1хКонсольный порт RS-232 (RJ-45)

Производительность

• Пропускная способность - 24 Гбит/с
• Производительность на пакетах длиной 64 байта (Значения указаны для односторонней передачи) - 17,7 MPPS
• Объем буферной памяти - 1,5 Мбайт
• Объем ОЗУ (DDR3) - 512 Мбайт
• Объем ПЗУ (RAW NAND) - 512 Мбайт
• Таблица MAC-адресов - 16384
• Количество ARP-записей (Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации) - 820
• Таблица VLAN - 4094
• Количество L2 Multicast-групп - 2047
• Количество правил SQinQ - 958 (ingress/egress)
• Количество правил ACL - 958
• Количество маршрутов L3 IPv4 Unicast (Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы) - 818
• Количество маршрутов L3 IPv6 Unicast (Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы) - 210
• Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)3 - 412
• Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)3 - 103
• Количество VRRP-маршрутизаторов - 255
• Максимальный размер ECMP-групп - 8
• Количество VRF - 16 (включая VRF по умолчанию)
• Количество L3-интерфейсов - 130
• Link Aggregation Groups (LAG) - 48, до 8 портов в одном LAG
• Качество обслуживания QoS - 8 выходных очередей для каждого порта
• Поддержка Jumbo-фреймов - Максимальный размер пакетов 10 240 байт
• Стекирование - 8 устройств

Функции интерфейсов

• Защита от блокировки очереди (HOL)
• Поддержка обратного давления (Back Pressure)
• Поддержка Auto MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo Frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (SPAN, RSPAN)

Функции при работе с МAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC Multicast Support)
• Регулируемое время хранения MAC-адресов
• Статические записи MAC (Static MAC Entries)
• Логирование событий MAC Flapping

Поддержка VLAN

• Поддержка Voice VLAN
• Поддержка 802.1Q
• Поддержка Q-in-Q
• Поддержка Selective Q-in-Q
• Поддержка GVRP

Функции L2 Multicast

• Поддержка профилей Multicast
• Поддержка статических Multicast-групп
• Поддержка IGMP Snooping v1,2,3
• Поддержка IGMP Snooping Fast Leave на основе порта/хоста
• Поддержка Pim-Snooping
• Поддержка функции IGMP proxy-report
• Поддержка авторизации IGMP через RADIUS
• Поддержка MLD Snooping v1,2
• Поддержка IGMP Querier
• Поддержка MVR

Функции L2

• Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
• Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
• Поддержка MSTP (Multiple Spanning Tree, IEEE 802.1s)
• Поддержка STP Multiprocess
• Поддержка PVSTP+
• Поддержка RPVSTP+
• Поддержка Spanning Tree Fast Link option
• Поддержка STP Root Guard
• Поддержка STP Loop Guard
• Поддержка BPDU Filtering
• Поддержка STP BPDU Guard
• Поддержка Loopback Detection (LBD) на основе VLAN
• Поддержка ERPS (G.8032v2)
• Поддержка Flex-link
• Поддержка Private VLAN, Private VLAN Trunk
• Поддержка Layer 2 Protocol Tunneling (L2PT)

Функции L3

• Статические IP-маршруты
• Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP (Поддержка протокола BGP предоставляется по лицензии) (IPv4 Unicast, IPv4 Multicast, IPv6 Unicast)
• Поддержка протокола BFD (для BGP)
• Address Resolution Protocol (ARP)
• Поддержка Proxy ARP
• Поддержка маршрутизации на основе политик - Policy-Based Routing (IPv4)
• Поддержка протокола VRRP
• Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
• Балансировка нагрузки ECMP
• Поддержка функции IP Unnumbered
• Поддержка VRF

Функции Link Aggregation

• Создание групп LAG
• Объединение каналов с использованием LACP
• Поддержка LAG Balancing Algorithm
• Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

• Функциональность IPv6 Host
• Совместное использование IPv4, Ipv6

Сервисные функции

• Виртуальное тестирование кабеля (VCT)
• Диагностика оптического трансивера
• Green Ethernet

Функции обеспечения безопасности

• Защита от несанкционированных DHCP-серверов (DHCP Snooping)
• Опция 82 протокола DHCP
• IP Source Guard
• Dynamic ARP Inspection
• First Hop Security
• Поддержка sFlow
• Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса
• Проверка подлинности по портам на основе 802.1x
• Guest VLAN
• Система предотвращения DoS-атак
• Сегментация трафика
• Фильтрация DHCP-клиентов
• Предотвращение атак BPDU
• Фильтрация NetBIOS/NetBEUI
• PPPoE Intermediate Agent

Списки управления доступом ACL

• L2-L3-L4 ACL (Access Control List)
• Поддержка Time-Based ACL
• IPv6 ACL
• ACL на основе:
• Порта коммутатора
• Приоритета IEEE 802.1p
• VLAN ID
• EtherType
• DSCP
• Типа IP-протокола
• Номера порта TCP/UDP
• Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS) и ограничения скорости

• Статистика QoS
• Ограничение скорости на портах (shaping, policing)
• Поддержка класса обслуживания 802.1p
• Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
• Управление полосой пропускания
• Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
• Три цвета маркировки
• Назначение меток CoS/DSCP на основании ACL
• Настройка приоритета 802.1p для VLAN управления
• Перемаркировка DSCP to COS, COS to DSCP
• Назначение VLAN на основании ACL
• Назначение меток 802.1p, DSCP для протокола IGMP

OAM

• 802.3ah Ethernet Link OAM
• Dying Gasp
• 802.1ag Connectivity Fault Management (CFM)
• 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)

Основные функции управления

• Загрузка и выгрузка конфигурационного файла по TFTP/SCP
• Перенаправление вывода команд CLI в произвольный файл на ПЗУ
• Протокол SNMP
• Интерфейс командной строки (CLI)
• Web-интерфейс
• Syslog
• SNTP (Simple Network Time Protocol)
• NTP (Network Time Protocol)
• Traceroute
• LLDP (802.1ab) + LLDP MED
• Возможность обработки трафика управления с двумя заголовками 802.1Q
• Поддержка авторизации вводимых команд с помощью сервера TACACS+
• Управление контролируемым доступом – уровни привилегий для пользователей
• Блокировка интерфейса управления
• Локальная аутентификация
• Фильтрация IP-адресов для SNMP
• Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
• Функция Change of Authorization (CoA)
• Сервер Telnet, сервер SSH
• Клиент Telnet, клиент SSH
• Удаленный запуск команд посредством SSH
• Поддержка SSL
• Поддержка макрокоманд
• Журналирование вводимых команд
• Системный журнал
• Автоматическая настройка DHCP
• DHCP Relay (Option 82)
• DHCP Option 12
• DHCPv6 Relay, DHCPv6 LDRA (Option 18,37)
• Добавление тега PPPoE Circuit-ID
• Команды отладки
• Механизм ограничения трафика в сторону CPU
• Шифрование пароля
• Восстановление пароля
• Ping (поддержка IPv4/IPv6)
• Сервер DNS (Resolver)

Функции мониторинга

• Статистика интерфейсов
• Удаленный мониторинг RMON/SMON
• Поддержка IP SLA
• Мониторинг загрузки CPU по задачам и по типу трафика
• Мониторинг загрузки оперативной памяти (RAM)
• Мониторинг температуры
• Мониторинг TCAM

Стандарты MIB/IETF

• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
• RFC 1212 Concise MIB Definitions
• RFC 1213 MIB II
• RFC 1215 MIB Traps Convention
• RFC 1493, 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
• RFC 1271,1757, 2819 RMON MIB
• RFC 2465 IPv6 MIB
• RFC 2466 ICMPv6 MIB
• RFC 2737 Entity MIB
• RFC 4293 IPv6 SNMP Mgmt Interface MIB
• Private MIB
• RFC 3289 DIFFSERV MIB
• RFC 2021 RMONv2 MIB
• RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
• RFC 2668 802.3 MAU MIB
• RFC 2674, 4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 4022 MIB для TCP
• RFC 4113 MIB для UDP
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & Traceroute MIB
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMPv4
• RFC 2463, 4443 ICMPv6
• RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
• RFC 793 TCP
• RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
• RFC 826 ARP
• RFC 854 Telnet
• МЭК 61850

Физические характеристики и параметры окружающей среды

• Питание: 170 - 264 В АС, 50-60 Гц / 36-72В DC
• Максимальная потребляемая мощность: с учётом нагрузки PoE): MES2308P AC: 275 Вт/MES2308P DC: 280 Вт
• Бюджет PoE - 240 Вт
• Тепловыделение: MES2308P AC: 35 Вт/MES2308P DC: 40 Вт
• Рабочая температура окружающей среды - от -20 до +50°С АС/от -20 до +45°С DC
• Температура хранения - от -50 до +70 °С
• Рабочая влажность - не более 80%
• Пассивное охлаждение
• Исполнение - 19", 1U
• Габаритные размеры (Ш x В х Г) - 430x44x158 мм
• Вес - 2,55 кг AC/2,35 кг DC

Комплектация:

• Шнур питания 220В
• Комплект крепления в 19"стойку
• Руководство по эксплуатации (по запросу поставляется на CD-диске)
• Сертификат
• Паспорт
